RIGID POLYURETHANE FOAM의 원료를 제조함에 있어 폴리올레진의 주 원료인 폴리올 자체를 난연성이 높은 구조로 만들어서 사용하는 것이며 이에 폼의 기능성에 문제가 없는 범위 내에서 소량의 난연제를 첨가 난 연성의 상승작용을 도와주며 폴리올 레진에 혼합하는 여러 화학물질의 첨삭을 조정하며 상호화합물의 INDEX를 기능적인 면이나 난연성에 있어 가장 안전한 상태로 조정하는 것입니다. 현재 대동에서 사용하고 있는 이와 같은 방법은 P.U.FOAM의 우수기능을 보호하고 난연성을 높이는 획기적인 폼의 제조 기법입니다.
항목 | 단위 | 물성치 | 시험방법 |
---|---|---|---|
밀도 | g/㎤ | 0.030∼0.035 | KSM 3809 |
열전도율 | kcal/mh℃ | 0.018 이하 | KSM 3809 |
압축강도 | kcal/mh℃ | 1∼2 | KSM 3809 |
인장강도 | kg/㎠ | 1.5∼3 | KSM 3809 |
흡수율 | % | 1% 미만 | KSM 3809 |
독립기포율 | % | 90 이상 | |
안전사용온도 | ℃ | -170∼100 | |
모세관현상 | 없음 | ||

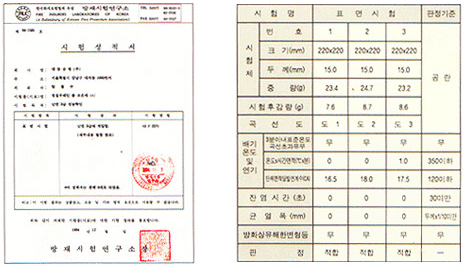

난연성 | 없음 | 난연3급 | KSM 2271 |
항목 | 우레탄폼 | 스치로폴 | 아이소핑크 |
---|---|---|---|
밀도 | 0.030∼0.035 | 0.016∼0.030 | 0.030 |
열전도율 | 0.018 이하 | 0.030∼0.032 | 0.023∼0.030 |
연소성 | 난연 2.3 급 | 가연성 | 자기소화성 |
내열성 | 100℃ | 70℃ | 80℃ |
선팽창계수 | 5∼7×10-5 | 5∼7×10-5 | 5∼7×10-5 |
수분투과율 | 0.0008∼0.0016 | 0.0023∼0.0057 | 0.0012∼0.014 |
압축강도 | 1.5∼4.5KG/㎠ | 1∼2.3KG/㎠ | 1∼3.5KG/㎠ |
